XenD103HP | 窄边框人体存在毫米波传感器
智能屏幕管理·参考设计
English概述
窄边框人体存在毫米波传感器
精简设计适配窄边框设备外观设计需求。采用FMCW调频连续波技术，对设定空间内的目标进行探测。结合雷达生命检测算法，实现高灵敏度的人体存在状态感应，识别静止和微动状态下的人体。
特征
- 极窄边框：易于窄边框小空间部署
- 分区调参：检测区域分段参数配置
- 屏蔽干扰：区间内准确识别，区间外屏蔽干扰
- 合规易用：符合国内外频谱规范，快速部署
产品规格
|
探测距离 |
生命存在感应0 ~ 6 m（区间可配） |
|
工作频段 |
24 ~ 24.25 GHz FCC/CE合规 |
|
工作电压 |
3.3 V |
|
工作电流 |
33 mA |
|
传感器SoC |
S3系列 (1T1R) |
|
硬件尺寸 |
35 mm x 7 mm |
|
探测角度 |
120°x 90° |
|
接口定义 |
UART |
|
检测方式 |
挂壁 |

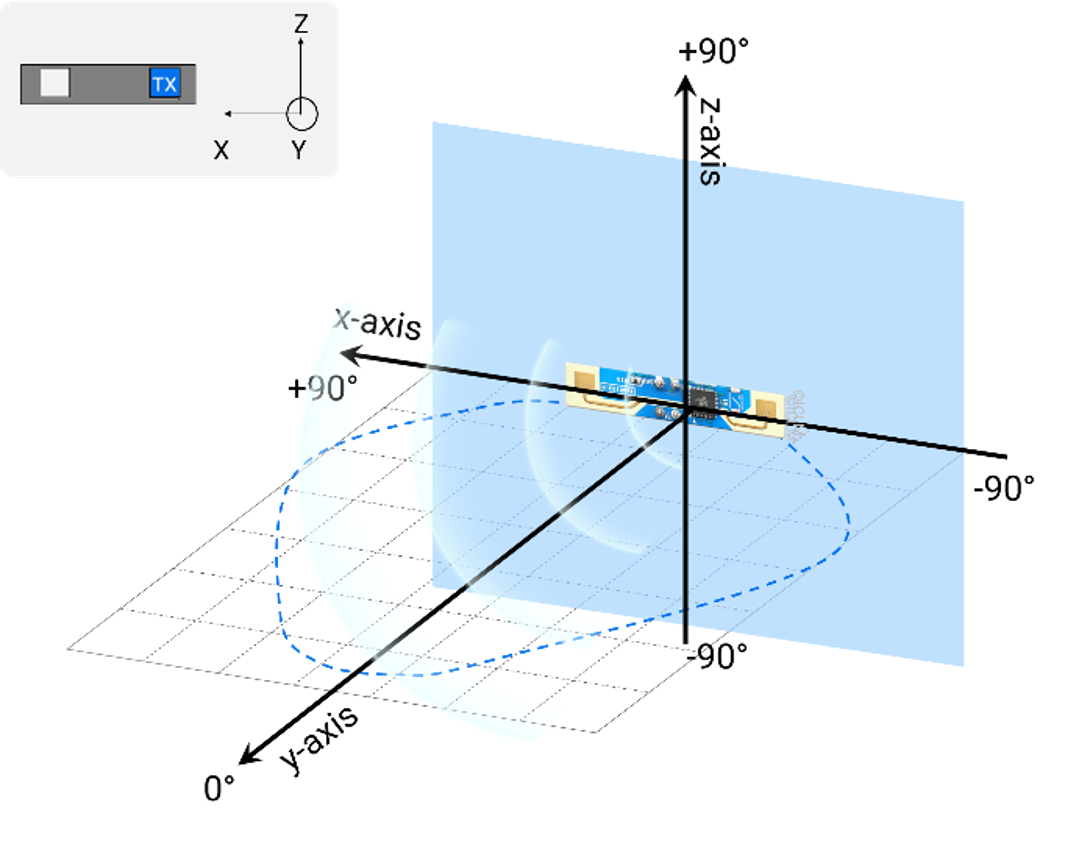

探测范围示意图

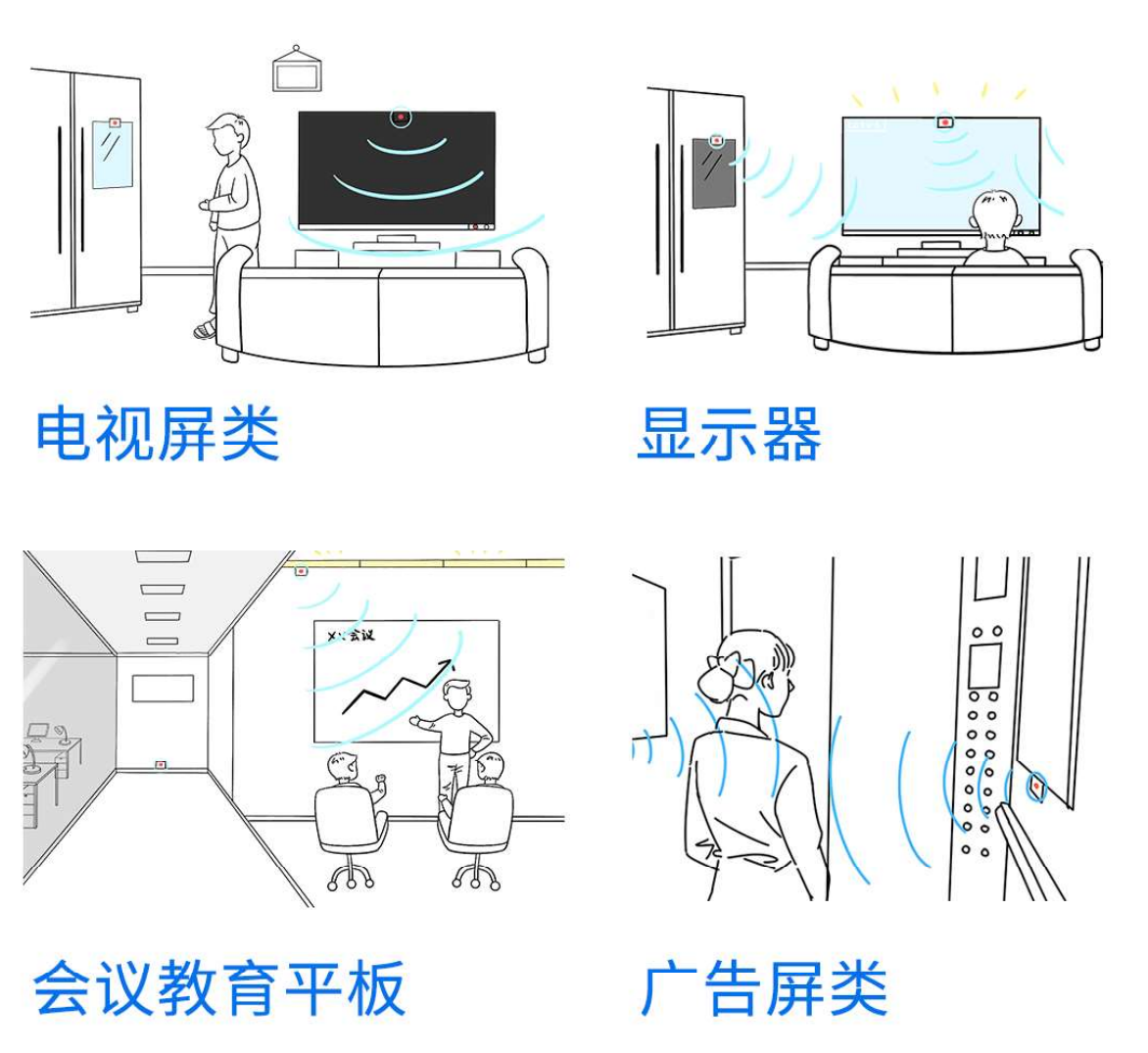

适配丰富的应用场景
