XenD101MM | 广覆盖人体微动毫米波传感器 NEW

人体微动感应·参考设计

English

概述

广覆盖人体微动毫米波传感器

采用FMCW调频连续波技术,对空间内的微动、运动的人体目标进行探测,结合雷达信号处理、精确人体感应和测距算法,可独立配置区间感应灵敏度,提升抗干扰性能。



特征

  • 覆盖更广:兼容挂顶挂壁检测
  • 灵活可配:快速适配多样场景
  • 空间管理:精准定义检测区间
  • 小巧简化:方便产品外观设计
  • 高性价比之选



产品规格



探测范围

微动感应                                检测距离

(挂壁检测)     0°                     7.5 m

(挂高1.5 m)  ±45°                     6.5 m

             ±60°                     5 m

(挂顶检测)  圆形投影半径                4 m



运动感应                                检测距离

(挂壁检测)     0°                     10 m

(挂高1.5 m)  ±45°                     7.5 m

             ±60°                     6.5 m

(挂顶检测)  圆形投影半径                5 m

工作频段

24~24.25 GHz,FCC/CE合规

工作电压

3.3 V

工作电流

50 mA

传感器SoC

S3系列  (1T1R)

硬件尺寸

20 mm x 20 mm

接口定义

UART,   GPIO

IAP功能

可升级



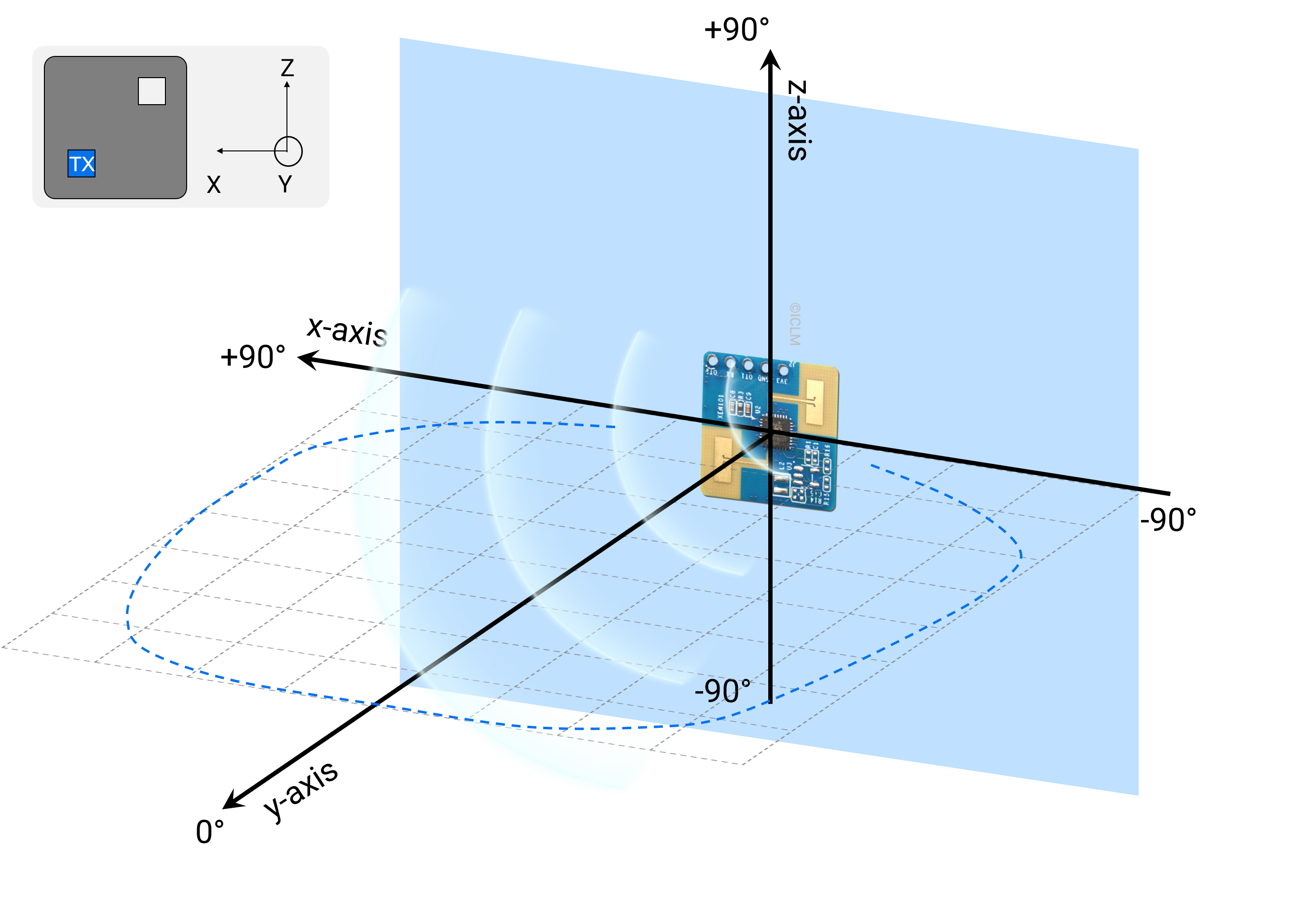

探测范围示意图



XenD101MM检测范围示意图

适配丰富的应用场景

XenD101MM应用场景

设计资源

  • 全部
  • 可视化工具
标题 分类 版本 大小 发布时间 操作
GUI_XenD101MM配置工具 new 可视化工具 V1.2.1.5 3.2 MB 20240112 样品
标题 分类 版本 大小 发布时间 操作
GUI_XenD101MM配置工具 new 可视化工具 V1.2.1.5 3.2 MB 20240112 样品

文档

  • 全部
  • 产品介绍
  • 用户手册
  • PCB
  • 原理图
标题 分类 版本 大小 发布时间 操作
XenD101MM宣传单页 new 产品介绍 20231205 744.3 KB 20231207 文档
用户手册_XenD101MM用户手册 new 用户手册 Rev.2.0 4.3 MB 20240112 样品
PCB_Xen101 PCB V1.0 333.8 KB 20230224 样品
原理图_Xen101 new 原理图 V.1.0 251.3 KB 20240410 样品
标题 分类 版本 大小 发布时间 操作
XenD101MM宣传单页 new 产品介绍 20231205 744.3 KB 20231207 文档
标题 分类 版本 大小 发布时间 操作
用户手册_XenD101MM用户手册 new 用户手册 Rev.2.0 4.3 MB 20240112 样品
标题 分类 版本 大小 发布时间 操作
PCB_Xen101 PCB V1.0 333.8 KB 20230224 样品
标题 分类 版本 大小 发布时间 操作
原理图_Xen101 new 原理图 V.1.0 251.3 KB 20240410 样品
