概述
配备高增益天线的ICL1122 SoC评估开发板
搭载ICL1122 SoC、1T2R多patch高增益天线和ARM Cortex-M4主控MCU。帮助毫米波传感器的开发者快速评估芯片远距检测性能，且可基于开发所需要的雷达参数配置，自动生成寄存器配置。可实时观测和分析采集数据，轻松开发算法，实现多场景丰富应用。评估板还提供室内多目标人体跟踪、室外远距离（>100米）探测等应用体验。
特点
完整硬件系统：集成1T2R毫米波传感器芯片、多patch高增益天线、高性能MCU和高速数据透传Type-C USB接口。
敏捷开发工具：完整的芯片评估系统，简洁易懂的雷达配置软件，实时信号质量和波形分析工具。
丰富应用体验：内置室内多人体目标轨迹、室外远距离目标跟踪等典型应用演示。
产品规格
|
工作频率 |
24 GHz |
|
扫频带宽 |
24~25 GHz (可配置） |
|
等效全向辐射功率 |
22 dBm (可配置） |
|
工作电压 |
5 V |
|
传感器SoC |
ICL1122（1T2R） |
|
硬件尺寸 |
43 mm x 41 mm |
|
探测角度 (6 dB波束宽度) |
86° x 28° |
|
IAP功能 |
支持 |
电源及接口
支持Type-C USB数据通信、UART接口或I/O接口的外部数据通信
最大传输速率34 Mbps
支持SWD接口程序调试和烧录
支持USB供电(默认)和J1接口外部电源两种供电方式

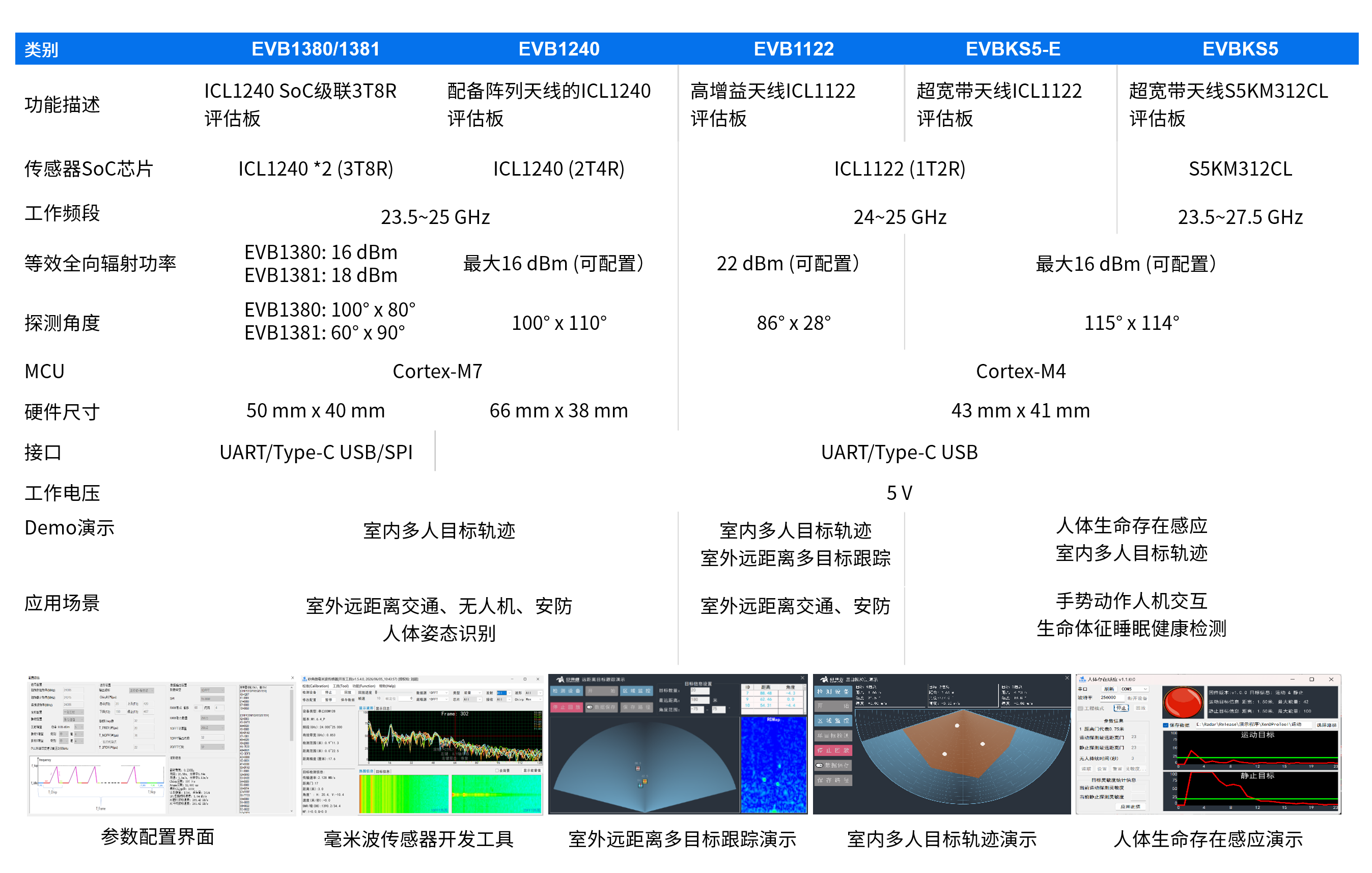

配套工具
适配丰富的应用场景
设计资源
| 标题 | 分类 | 版本 | 大小 | 发布时间 | 操作 |
|---|---|---|---|---|---|
| 毫米波传感器开发工具 | ONELAB开发工具 | 1.5.2.0 | 124.0 MB | 20260123 | 查看 |
