XenP202TT | 高精度多人轨迹毫米波传感器 NEW

多人轨迹检测·参考设计

English
概述 设计资源 文档

概述

高精度多人轨迹毫米波传感器

基于S5系列SoC，搭载轨迹跟踪算法，实时检测区间内多人位置，区分不同人在场景内的运动轨迹，预判人的行进趋势。可用于智能安防的雷视一体应用，空调中风避人动/风随人走，智能音箱根据人员位置控制启停和音量灯光等，及智能感应灯场景。



特征

  • 多目标识别：实时检测多个人体目标
  • 稳定跟踪：高灵敏人体运动/微动的轨迹信息
  • 精准定位：测距精度15 cm/测角精度12°
  • 小巧简化：适配多类型产品外观设计

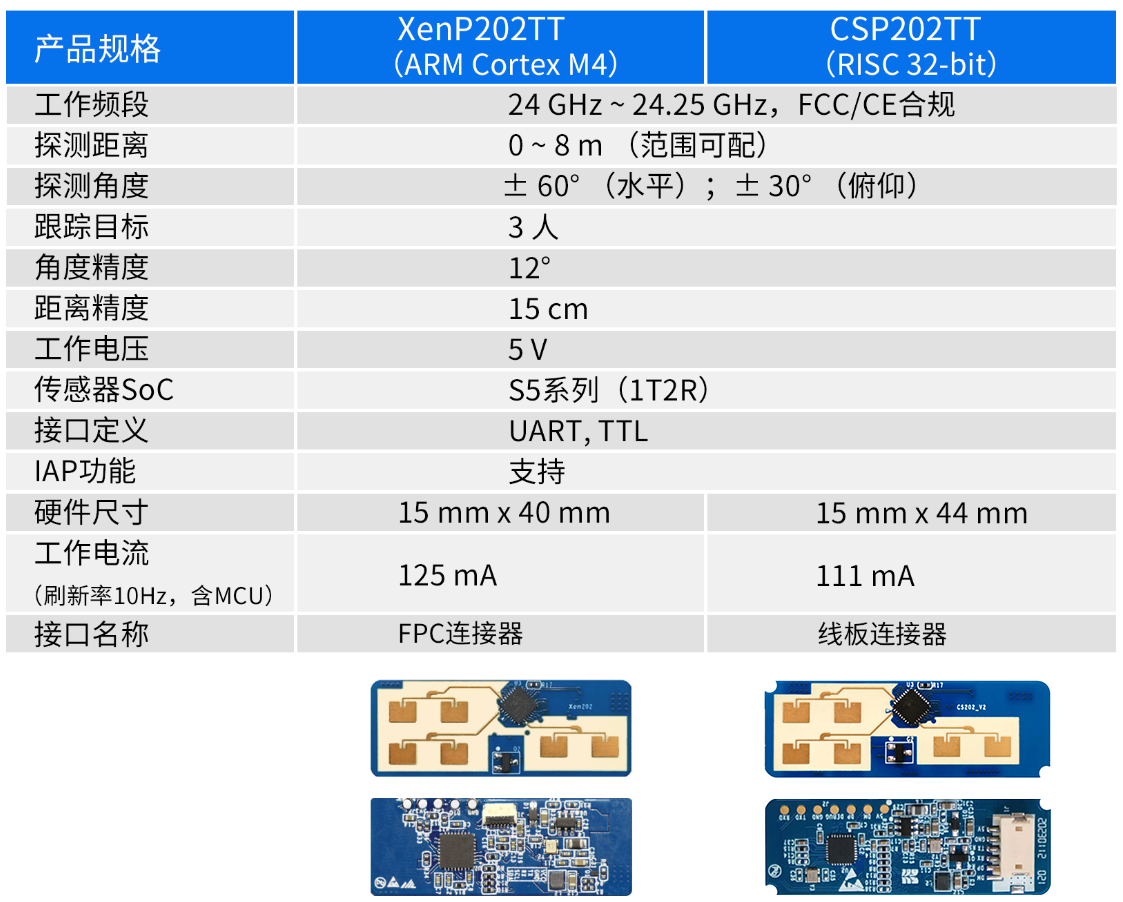

产品规格

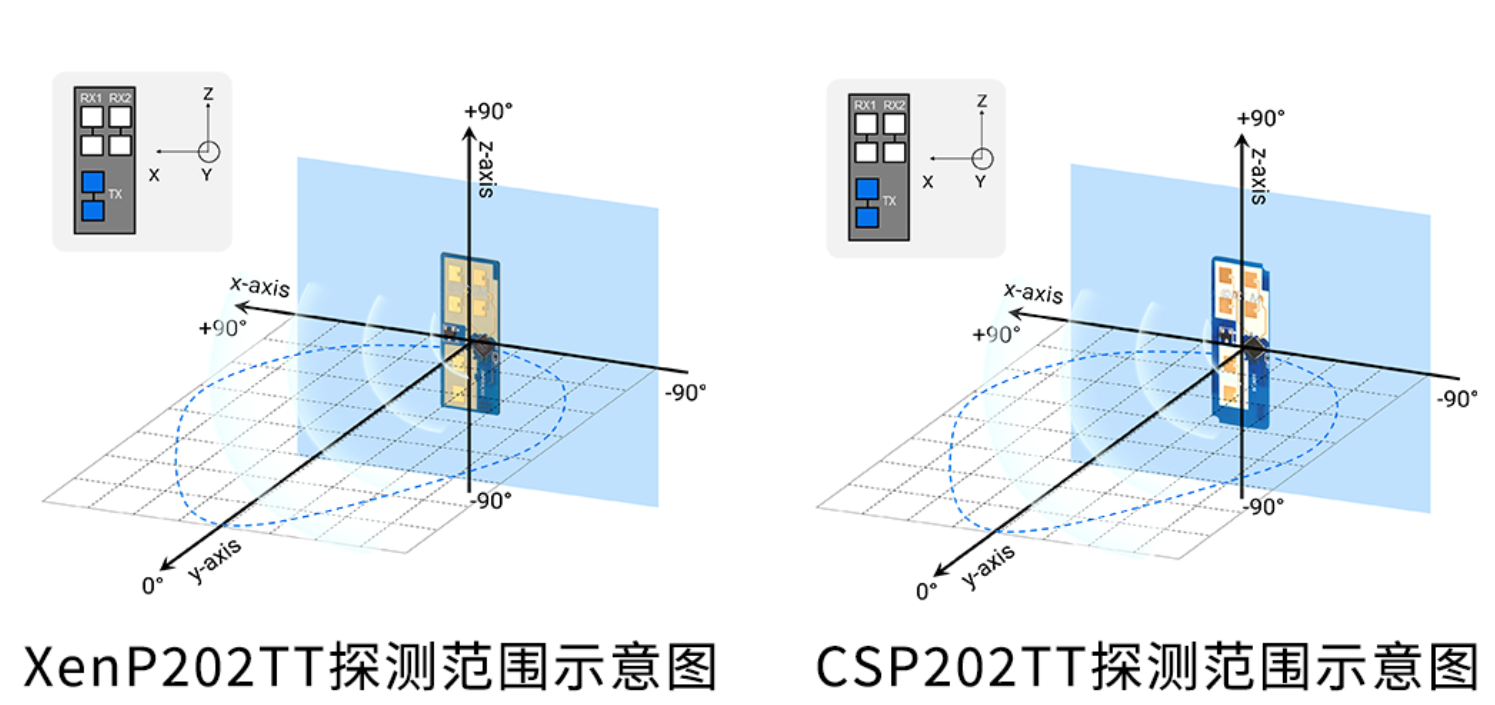

探测范围示意图



上位机工具

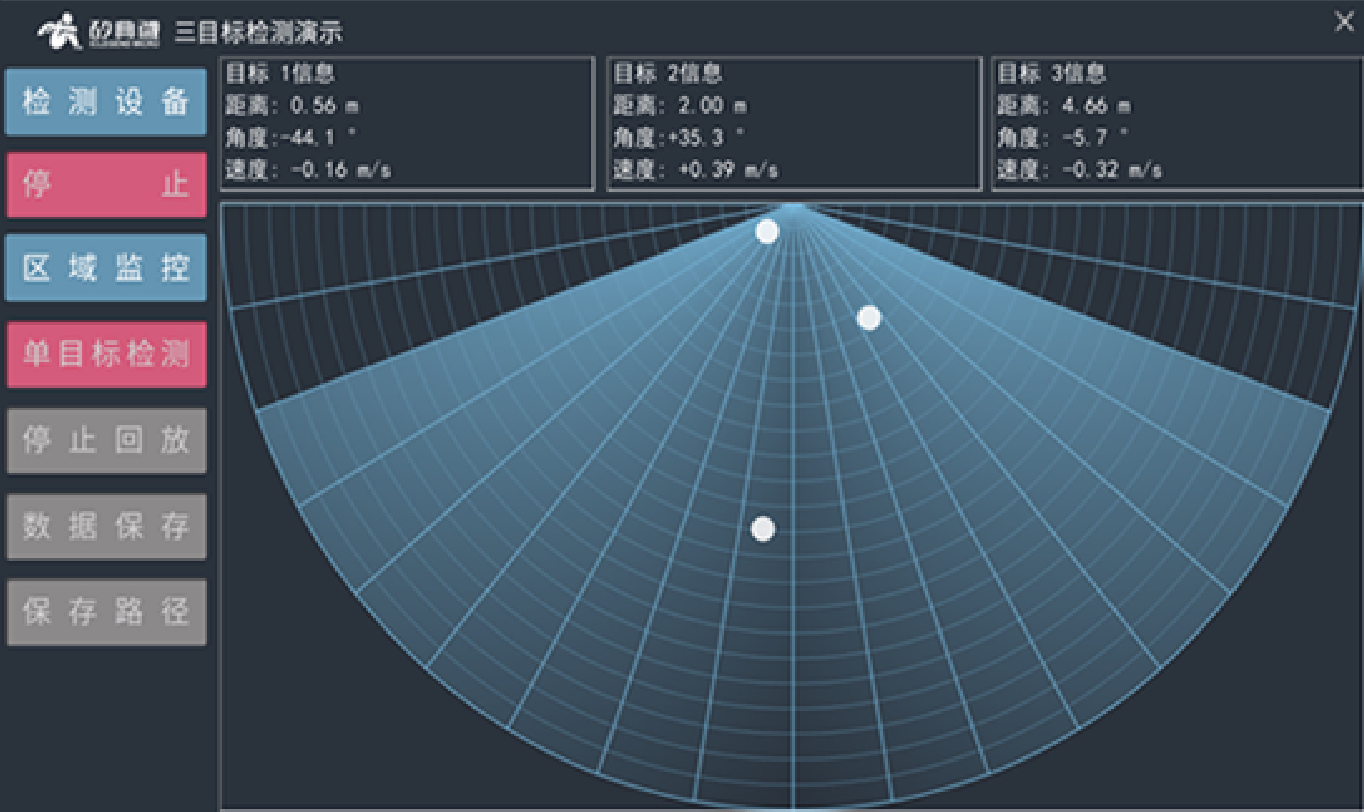

多目标检测演示工具

快速设置警示区域及探测区域



适配多种应用场景



设计资源

  • 全部
  • 可视化工具
标题 分类 版本 大小 发布时间 操作
GUI_XenP202TT目标检测 new
样品
可视化工具 V1.4.3.0 4.7 MB 20230724 样品
标题 分类 版本 大小 发布时间 操作
GUI_XenP202TT目标检测 new
样品
可视化工具 V1.4.3.0 4.7 MB 20230724 样品

文档

  • 全部
  • 产品介绍
  • 用户手册
  • PCB
  • 原理图
标题 分类 版本 大小 发布时间 操作
XenP202TT宣传单页 new
文档
产品介绍 20231205 691.9 KB 20231207 文档
用户手册_XenP202TT系列设计用户手册 new
样品
用户手册 Rev.1.3 4.0 MB 20230724 样品
PCB_XenP202
样品
PCB V1.0 327.6 KB 20221120 样品
原理图_XenP202
样品
原理图 V1.0 121.8 KB 20221120 样品
标题 分类 版本 大小 发布时间 操作
XenP202TT宣传单页 new
文档
产品介绍 20231205 691.9 KB 20231207 文档
标题 分类 版本 大小 发布时间 操作
用户手册_XenP202TT系列设计用户手册 new
样品
用户手册 Rev.1.3 4.0 MB 20230724 样品
标题 分类 版本 大小 发布时间 操作
PCB_XenP202
样品
PCB V1.0 327.6 KB 20221120 样品
标题 分类 版本 大小 发布时间 操作
原理图_XenP202
样品
原理图 V1.0 121.8 KB 20221120 样品
