XenD101Pro | 人体生命存在毫米波传感器

生命存在感应·参考设计

English

概述

人体生命存在毫米波传感器



采用FMCW调频连续波技术,对设定空间内的目标进行探测。结合雷达生命检测算法,实现高灵敏度的人体存在状态感应,识别运动和静止状态下的人体。



特征

  • 生命检测:静坐静卧的人也可识别

  • 分区调参:检测区域分段参数配置

  • 屏蔽干扰:区间内准确识别,区间外屏蔽干扰

  • 合规易用:符合国内外频谱规范,快速部署



产品规格

探测距离

生命存在感应 0~4.5 m(区间可配)

工作频段

24~24.25 GHz   FCC/CE合规

工作电压

3.3 V

工作电流

50 mA

传感器SoC

S3系列   (1T1R)

硬件尺寸

18 mm x 15 mm

探测角度

90°x 90°

接口定义

UART,  GPIO

安装方式

挂壁,挂顶

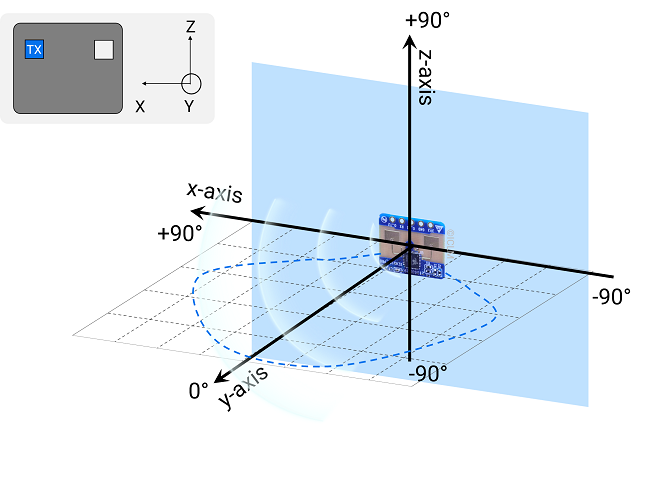

探测范围示意图


 适配丰富的应用场景

XenD101Pro应用场景



设计资源

  • 全部
  • 可视化工具
标题 分类 版本 大小 发布时间 操作
GUI_XenD101Pro Tool 可视化工具 V1.2.0.0 5.1 MB 20230607 样品
标题 分类 版本 大小 发布时间 操作
GUI_XenD101Pro Tool 可视化工具 V1.2.0.0 5.1 MB 20230607 样品

文档

  • 全部
  • 产品介绍
  • 用户手册
  • PCB
  • 原理图
标题 分类 版本 大小 发布时间 操作
XenD101Pro 宣传单页 产品介绍 20231205 754.0 KB 20231207 文档
用户手册_XenD101Pro用户手册 用户手册 Rev.1.4 3.1 MB 20230607 样品
PCB_XenD101Pro PCB V1.0 969.8 KB 20220705 样品
原理图_XenD101Pro 原理图 V2.0 201.3 KB 20220705 样品
标题 分类 版本 大小 发布时间 操作
XenD101Pro 宣传单页 产品介绍 20231205 754.0 KB 20231207 文档
标题 分类 版本 大小 发布时间 操作
用户手册_XenD101Pro用户手册 用户手册 Rev.1.4 3.1 MB 20230607 样品
标题 分类 版本 大小 发布时间 操作
PCB_XenD101Pro PCB V1.0 969.8 KB 20220705 样品
标题 分类 版本 大小 发布时间 操作
原理图_XenD101Pro 原理图 V2.0 201.3 KB 20220705 样品
