XenD101MS | 高性价比人体运动毫米波传感器

智能空间管理·参考设计

English

概述

高性价比人体运动毫米波传感器

基于矽典微S3系列毫米波传感器SoC研发的传感器参考设计。利用FMCW调频连续波,对设定空间内的目标进行探测,结合雷达信号处理、精确人体感应和测距算法,针对不同探测区间可独立配置区间感应灵敏度,实现智能空间管理。



特征

  • 即插即用,简易装配方式
  • 小巧简化,方便产品外观设计
  • 多级智能调参,满足场景变化需求
  • 区间内准确识别,屏蔽区间外干扰
  • 极致性价比之选



产品规格

工作频段

24-24.25 GHz, FCC/CE合规

目标应用

0.2-20 m(运动和微动检测,区域可配)

工作电压

3.3 V(可接受3.0-3.6 V电压范围)

平均电流

42 mA

硬件尺寸

18 mm x 15 mm

传感器SoC

S3系列 (1T1R)

接口

UART, GPIO

安装方式

挂顶、挂壁

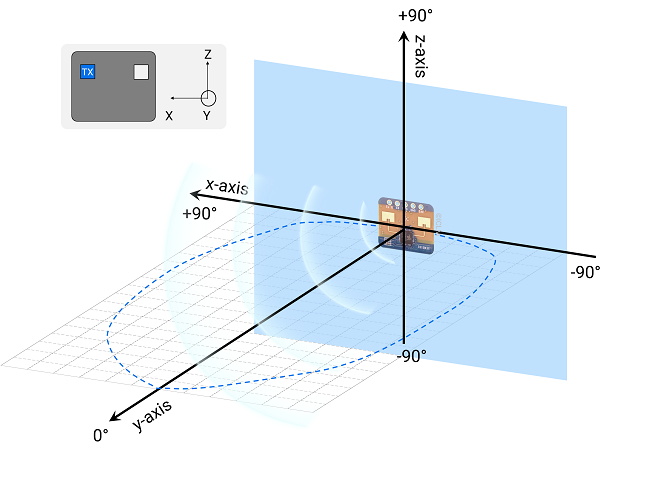

探测范围示意图




设计资源

  • 全部
  • 可视化工具
标题 分类 版本 大小 发布时间 操作
GUI_XenD101MS配置工具 可视化工具 V1.2.0.0 4.9 MB 20230607 样品
标题 分类 版本 大小 发布时间 操作
GUI_XenD101MS配置工具 可视化工具 V1.2.0.0 4.9 MB 20230607 样品

文档

  • 全部
  • 产品介绍
  • 用户手册
  • PCB
  • 原理图
标题 分类 版本 大小 发布时间 操作
XenD101MS宣传单页 产品介绍 2022.11 version 2.0 MB 20221121 文档
用户手册_XenD101MS用户手册 用户手册 Rev.1.2 1.8 MB 20230607 样品
PCB_XenD101 PCB V1.0 972.0 KB 20220705 样品
原理图_XenD101 原理图 V2.0 194.5 KB 20220705 样品
标题 分类 版本 大小 发布时间 操作
XenD101MS宣传单页 产品介绍 2022.11 version 2.0 MB 20221121 文档
标题 分类 版本 大小 发布时间 操作
用户手册_XenD101MS用户手册 用户手册 Rev.1.2 1.8 MB 20230607 样品
标题 分类 版本 大小 发布时间 操作
PCB_XenD101 PCB V1.0 972.0 KB 20220705 样品
标题 分类 版本 大小 发布时间 操作
原理图_XenD101 原理图 V2.0 194.5 KB 20220705 样品
