EVBKS5
开发套件·K波段智能毫米波传感器
EVBKS5是矽典微24GHz毫米波传感器SoC S5KM312CL的评估套件。
EVBKS5评估套件搭载了S5KM312CL毫米波传感器SoC、1T2R天线和Cortex-M4主控MCU。具备宽频带天线,通过发射和接收调频连续波(FMCW)信号,能同步计算并获得目标的距离、角度、速度和运动方向信息。用户可以利用EVBKS5评估套件GUI功能,快速评估芯片性能,轻松开发算法,实现各类丰富应用。EVBKS5评估套件支持USB、UART数据通信接口和SWD调试接口,在固件的支持下可输出传感器的Range FFT或Doppler FFT数据。
产品特征
24GHz集成1T2R宽频带微带天线
支持UART/ USB TYPE-C接口数据通信
最大传输速率34Mbps
支持SWD接口程序调试和烧录
两种电源供电方式
优势
高集成毫米波传感器SoC
完整的芯片评估系统
极简的用户开发平台
灵活的系统配置选择
硬件规格
开发套件 | EVBKS5 |
工作频段 | 23.5~27.5 GHz |
等效全向辐射功率 | 可配置,最大16 dBm |
扫频带宽 | 可配置,最大4 GHz |
供电电压 | 兼容3.3V 和 5V (USB供电、电源供电) |
硬件尺寸 | 4.3cm x 4.1cm |
环境温度 | -40℃ - 85℃ |

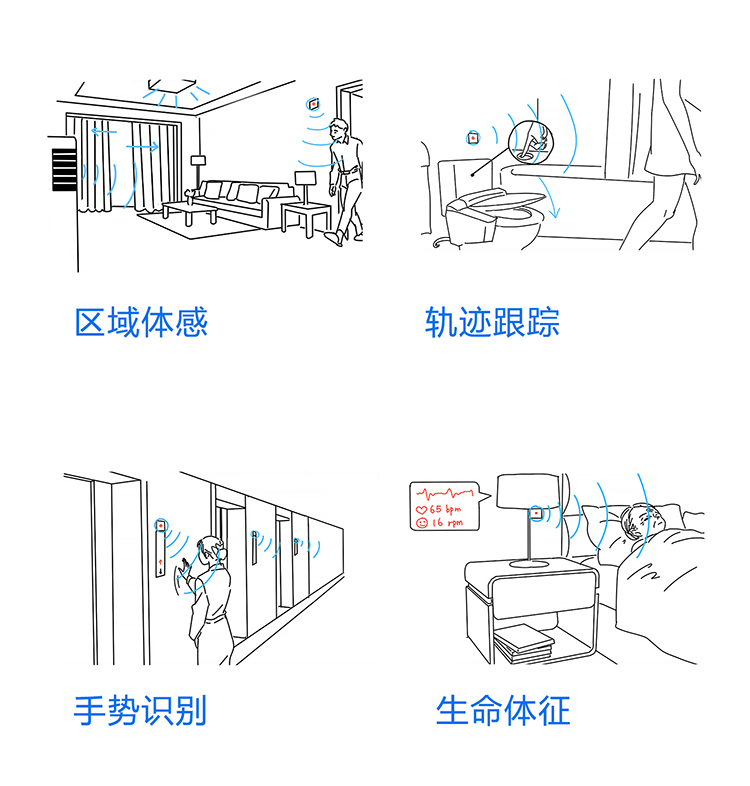

应用场景
